Écran de maillage interne d'entrée

Contactez-nous Télécharger
PREV：Écran étanche à plaque en filetNEXT：Écran de tambour rotatif
Écran de maillage interne d'entrée
Introduction du produit
L'écran de maillage interne de l'entrée convient au processus de séparation solide et peut être largement utilisé dans les eaux usées municipales telles que la nouvelle construction, la reconstruction, la mise à niveau de la qualité de l'eau, la transformation technique, la mise à niveau des eaux usées du processus de prétraitement de l'usine de traitement des eaux usées et le processus de traitement de la profondeur de l'eau de l'eau récupérée.

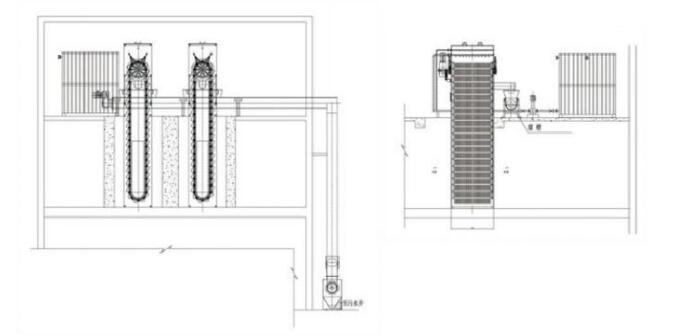

L'écran de maillage d'entrée interne est composé de six parties: cadre, système d'entraînement, système de grille, système de lavage à contre-courant, système d'élimination des scories et système de contrôle électrique. Le moteur d'engrenage entraîne le pignon pour tourner, le pignon entraîne la rotation continue de la carte de maille: les eaux usées pénètrent dans le réseau de l'entrée d'eau, filtrée par la carte de maille: Après le filtrage, le flux d'eau vers l'extérieur de la planche de maille et la saleté est piégé sur la surface intérieure du système de maille, avec la rotation continue de la planche de maille vers le sommet: le système de lash arrière lave le système à l'extérieur de la rotation de la saleté, la boute Lavé sur le réservoir de collecte des scories sous l'action de l'eau de lavage et s'écoule de l'orifice des eaux usées avec l'eau de lavage.

1. Section de trame

Le matériau principal est en acier inoxydable 304.

2. Système

Le pignon d'entraînement adopte PA1010, qui a une excellente résistance à l'usure et l'auto-lubrification, une bonne rigidité, une résistance mécanique et une stabilité moyenne, et sa résistance à l'acide et aux alcalins, sa résistance à l'huile et sa résistance au froid sont très bonnes, assurer l'utilisation dans l'environnement des eaux usées.

Le rail de guidage est fait de matériau en polyéthylène polymère, qui a une bonne résistance à l'usure et des propriétés d'auto-lubrification.

Le rail de guidage est fait de matériau en polyéthylène polymère, qui a une bonne résistance à l'usure et des propriétés d'auto-lubrification.

3. Écran de maillage

La manche intérieure de la roue rotative est des pièces moulées par injection de nylon, et le manteau est traité avec de la colle suspendue pour améliorer la résistance à l'usure. Parce que la couche de caoutchouc a une bonne élasticité, elle prolonge considérablement sa durée de vie de service et protège la surface du rail de guidage.

La plaque de chaîne est une partie de moulage par injection de polyéthylène avec une conception structurelle unique, qui peut être bien scellée avec la face d'extrémité du rail pendant le processus de rotation de la planche de réseau pour empêcher la saleté d'entrer dans le rail et provoquer une pollution de l'eau et une usure de rail après la filtration.

La carte de maillage est le composant central de toute la grille, l'utilisation de pièces d'injection non métallique réduit le Poids de toute la machine, tandis que la conception modulaire est propice à l'installation et à la maintenance du système de carte de maillage.



1. Taux d'élimination élevé, peut éliminer efficacement les cheveux et d'autres fibres;
2. L'eau de lavage à contre-courant éliminera soigneusement la saleté piégée sur la planche de maille et ne tombera pas dans l'eau filtrée pour éviter la pollution secondaire;
3. La planche est faite de pièces d'injection non métalliques, de résistance à l'usure et de résistance à la corrosion;
4. Sous l'eau sans pièces de transmission, pas d'entretien, réparation et entretien plus pratiques;
5. Les pièces faciles à porter sont entièrement standardisées, faciles à remplacer, faciles à utiliser;
6. Fonctionnement lisse, vibration légère, faible bruit.



Séries de produits Nl
Précision de filtration (MM) C1 、 C2 、 C3 、 C4 、 C5
Plage d'écoulement (10 000 tonnes / jour) 0,5 ~ 25
Power de conduite (KW) 0,75 ~ 3
Nombre de lignes (n) 6-12 6-15 8-16 10-16
Largeur d'entrée B (mm) 480 640 850 1000
Largeur du canal d'installation approprié B (mm) 1200-1500 1500-1800 1800-2200 ≥2200
Installation appropriée de la profondeur du canal H (mm) 1200-3000 1500-5000 1800-5500 2200-6000
Longueur de l'appareil L (mm) 150 * n 1000
Largeur de l'appareil BO (MIM) 1100 1280 1480 1680
Hauteur de l'équipement (mm) H 2270 H 2725 H 2925 H 2975
Livraison et exposition
Produits connexes
À propos de nous
Solutions pionnières durables pour un avenir plus vert
Qingben Environmental Technology (Jiangsu) Co., Ltd. est une entreprise professionnelle spécialisée dans la fabrication et le service de l'équipement de traitement des boues et des eaux usées. Nous sommes basés dans le domaine de la recherche et du développement de l'équipement de traitement des boues et des eaux usées, et nous nous spécialisons dans la fourniture de machines d'assèchement de boues, d'équipement de séchage de boues, d'ensembles complets d'équipements de traitement des eaux usées, d'équipement de séchage des sédiments de la rivière et du lac et des services techniques.
En tant que professionnel Custom Écran de maillage interne d'entrée Manufacturers and Écran de maillage interne d'entrée Factory, Nous fournissons un soutien technique complet de la consultation de projet, de la conception, de la construction à l'exploitation et de l'entretien, garantissant la mise en œuvre réussie et le fonctionnement efficace des projets de traitement des eaux usées et de traitement des boues.
À propos de nous
Qingben Environmental Technology (Jiangsu) Co., Ltd.
Certificats
L'honneur existe à cause de nos clients
  • ISO 45001

    ISO 45001

  • ISO14001

    ISO14001

  • ISO9001

    ISO9001

  • Certification de service après-vente

    Certification de service après-vente

  • CE

    CE

  • Un sèche-linge à pompe à chaleur qui empêche le collage des boues

    Un sèche-linge à pompe à chaleur qui empêche le collage des boues

  • Une machine à bande haute pression pour la déshydratation de la boue de la rivière municipale

    Une machine à bande haute pression pour la déshydratation de la boue de la rivière municipale

Nouvelles
Comprenez rapidement nos informations
Ayons une conversation

Dites simplement bonjour et nous entamerons une collaboration fructueuse. Commencez votre propre réussite.

Écran mécanique industry knowledge

Le Écran d'entrée interne a démontré une forte capacité de séparation solide-liquide dans les systèmes de traitement de l'eau municipale et industrielle. Cet équipement réalise la filtration à travers le mode d'entrée d'eau interne, résolvant efficacement les problèmes de colmatage facile et de maintenance fréquente de l'équipement traditionnel, et convient aux scénarios avec des exigences élevées pour une précision d'interception en suspension.

Dans le projet de transformation technique de l'usine de traitement des eaux usées municipales, l'écran d'entrée interne est souvent installé à l'extrémité avant du canal d'entrée de l'eau. L'écran d'entrée d'eau interne se compose de six parties: cadre, système de transmission, système de clôture, système de lavage à contre-courant, système d'élimination des scories et système de contrôle électronique. Les eaux usées pénètrent dans la clôture de l'entrée d'eau et sont filtrées à travers la plaque de maille. Après filtration, l'eau s'écoule à l'extérieur de la plaque de maille pour intercepter la saleté sur la surface intérieure de la plaque de maille, puis vers le dessus avec la rotation continue de la plaque de maillage. Le système de lavage à contre-courant de l'écran d'entrée interne lave l'extérieur de la plaque en filet, et la saleté est lavée dans le réservoir de collecte de scories sous l'action de l'eau de rinçage, puis s'écoule de la sortie des eaux usées avec l'eau de rinçage.

Avec l'amélioration continue des exigences de protection de l'environnement, l'écran d'entrée interne se développe vers une faible consommation d'énergie. Dans le contexte de la neutralité du carbone, cet équipement qui intègre profondément la filtration mécanique à la nouvelle technologie énergétique mène l'industrie du traitement de l'eau vers un avenir plus vert et plus durable.
