Qu'est-ce qu'un système de séchage des boues à basse température
A système de séchage des boues à basse température est un équipement de traitement qui réduit la teneur en humidité des eaux usées ou des boues industrielles grâce à un échange thermique contrôlé dans une plage de température relativement douce, généralement comprise entre 60 et 100 degrés Celsius, plutôt que la chaleur élevée utilisée dans les voies de séchage thermique ou d'incinération conventionnelles. Un séchoir de boues à basse température construit autour de ce principe peut réduire les boues contenant environ 83 pour cent d'eau en un gâteau sec avec environ 10 à 30 pour cent d'humidité, avec une réduction correspondante de volume et de poids pouvant atteindre 90 pour cent.
Étant donné que le processus se déroule dans cette bande de température plus basse, le risque d'oxydation et le risque d'incendie lors de la manipulation sont réduits par rapport au séchage à haute température, et le matériau traité a également tendance à connaître une baisse significative de l'activité pathogène, avec des performances de stérilisation efficaces atteignant jusqu'à 90 % dans des conditions de fonctionnement appropriées. Cette combinaison fait d'un système de séchage des boues à basse température une option pratique pour les stations d'épuration municipales et les installations industrielles qui doivent réduire le volume des boues avant le transport, l'élimination ou la réutilisation, sans la forte demande de carburant associée au séchage à haute température.
Une fois que la production séchée atteint cette plage d’humidité de 10 à 30 pour cent, elle devient beaucoup plus facile à gérer pour le dégazage, le co-mélange et la combustion, le compostage ou comme matière première pour les matériaux de construction et autres voies de récupération des ressources. C’est l’une des raisons pour lesquelles cette technologie est devenue une référence standard lorsque les sites municipaux et industriels planifient des projets de réduction des boues.
Comment fonctionne un séchoir de boues à basse température
Le principe de fonctionnement d'un séchoir de boues à basse température repose sur une boucle d'air fermée plutôt que sur une flamme nue ou une source de chaleur à combustion directe. Les boues humides sont répandues sur une surface de transport à l'intérieur d'une chambre isolée, de l'air chaud et sec circule à travers le matériau pour évacuer l'humidité, et cet air humide passe ensuite par une étape de déshumidification où l'eau est condensée et évacuée. L'air séché est réchauffé et renvoyé à travers la chambre, ce qui maintient la perte d'énergie au minimum tout au long du cycle.
Alimentation et distribution uniforme
Les boues pénètrent dans le système par une trémie d'alimentation et sont réparties en une couche fine et uniforme sur la surface de séchage. Une distribution uniforme est importante car des couches épaisses ou inégales ralentissent la libération de l'humidité et créent un rendement incohérent. C'est pourquoi la plupart des conceptions de systèmes de séchage des boues à basse température incluent un mécanisme de nivellement au point d'alimentation.
Chambre d'échange thermique à basse température
À l’intérieur de la chambre, l’air est chauffé jusqu’à la plage cible, généralement entre 60 et 100 degrés Celsius, et passe à travers la couche de boue. La température plus basse réduit le risque de durcissement de la surface ou de formation de cas sur les particules de boue, ce qui aide l'humidité à continuer de migrer de l'intérieur de chaque particule vers la surface tout au long du cycle de séchage.
Évaporation de l'humidité et récupération des condensats
À mesure que l’air absorbe l’humidité des boues, elle est acheminée vers un serpentin de condensation ou une unité de déshumidification où la vapeur d’eau est reconvertie en liquide et évacuée. Cette étape est essentielle pour maintenir l’efficacité du processus, car la récupération de cette charge d’humidité et le réchauffage du même flux d’air évitent les coûts énergétiques liés à l’aspiration et au chauffage constants de l’air frais extérieur.
Rejet des boues sèches et manutention en aval
Une fois que les boues atteignent la bande d'humidité cible, elles sont évacuées via un convoyeur à vis ou une sortie à bande pour une manipulation en aval, qu'il s'agisse de compostage, de mélange et de combustion, ou d'utilisation comme intrant pour la production de matériaux de construction. L'air évacué qui est rejeté par le système passe généralement par une étape de traitement des odeurs avant d'être rejeté.
Plage de température de fonctionnement typique pour le séchage des boues
Le choix de la température est l’un des moyens les plus clairs de distinguer les technologies de séchage. Un système de séchage des boues à basse température fonctionne généralement dans la bande de 60 à 100 degrés Celsius, tandis que les séchoirs thermiques à tambour rotatif et les itinéraires assistés par incinération montent beaucoup plus haut. Le tableau et le graphique ci-dessous résument les fourchettes approximatives communément référencées lors de la comparaison de ces catégories à des fins de planification.
| Méthode de séchage | Plage de température typique | Caractéristique générale |
|---|---|---|
| Système de séchage des boues à basse température | 60°C à 100°C | Boucle douce et fermée, demande d’énergie réduite |
| Séchage à air chaud sur convoyeur à bande | 120°C à 180°C | Débit modéré, taux de renouvellement d’air plus élevé |
| Séchage thermique à tambour rotatif | 200°C à 400°C | Débit élevé, demande de carburant plus élevée |
| Séchage assisté par incinération | 600°C à 850°C | Chaleur très élevée, réservée à des flux de déchets spécifiques |
Tableau de comparaison des plages de température
Comparaison illustrative des températures de fonctionnement supérieures dans les catégories courantes de méthodes de séchage des boues
Réduction de la teneur en humidité pendant le cycle de séchage
La teneur finale en humidité après le séchage des boues dépend des propriétés des boues entrantes, du temps de rétention et de la configuration du système, mais un système de séchage des boues à basse température est généralement conçu pour ramener les boues d'environ 83 pour cent d'humidité à une plage cible de 10 à 30 pour cent. Le tableau ci-dessous illustre une courbe typique de réduction de l'humidité, étape par étape, tout au long d'un cycle de séchage, depuis l'alimentation humide jusqu'à l'évacuation sèche.
Modèle typique de réduction de la teneur en humidité étape par étape au cours d'un cycle de séchage des boues à basse température
Consommation d'énergie comparée selon les méthodes de séchage
La consommation d'énergie par tonne de boues traitées est l'un des chiffres les plus pratiques pour planifier le budget d'un projet pour les services publics et le dimensionnement des équipements. Un séchoir de boues à basse température construit autour d'une recirculation d'air en boucle fermée et, dans de nombreuses configurations, un séchoir de boues à pompe à chaleur, consomme généralement nettement moins d'énergie par tonne que les méthodes de séchage à tambour rotatif ou flash qui reposent sur le chauffage continu de grands volumes d'air frais.
Consommation d'énergie approximative en kilowattheures par tonne de boues traitées, indiquée à titre de comparaison générale uniquement
La technologie du sécheur de boues par pompe à chaleur expliquée
A sécheur de boues par pompe à chaleur utilise un cycle de réfrigération plutôt qu'un chauffage direct au combustible pour augmenter la température de l'air à l'intérieur de la chambre de séchage. Le réfrigérant absorbe la chaleur de l’air humide sortant, est comprimé pour augmenter encore sa température, puis restitue cette chaleur dans le flux d’air sec entrant. Étant donné que la même énergie est réutilisée dans la boucle au lieu d’être évacuée à l’extérieur, cette configuration constitue l’une des approches les plus économes en énergie au sein de la catégorie plus large des conceptions de systèmes de séchage des boues à basse température.
Cette approche en boucle fermée permet également un contrôle plus cohérent de la température, ce qui est important pour les flux de boues de composition variable, tels que ceux provenant de l'impression et de la teinture, de la fabrication du papier, de la galvanoplastie, du traitement chimique, du traitement du cuir et des opérations pharmaceutiques. Un contrôle constant de la température réduit le risque de surchauffe ou de sous-séchage localisé au sein d’un même lot.
Comparaison des technologies de séchage des boues
Choisir entre un système de séchage des boues à basse température, un séchoir à tambour rotatif, un séchoir thermique à convoyeur à bande ou un séchage solaire en plein air revient généralement à peser plusieurs facteurs à la fois plutôt que de se contenter d'un seul paramètre. Le graphique radar ci-dessous regroupe quatre catégories technologiques couramment référencées : l'efficacité énergétique, le contrôle des odeurs, le niveau d'automatisation, l'efficacité de l'empreinte au sol et le taux de réduction de l'humidité, en utilisant une simple échelle de 0 à 10 pour une comparaison générale.
Comparaison générale sur cinq dimensions, basée sur les caractéristiques typiques référencées pour chaque catégorie technologique
Composants essentiels d'un système de séchage des boues à basse température
La plupart des systèmes partagent un ensemble commun d'éléments de base, même lorsque la configuration est adaptée à un projet spécifique de système de séchage de boues industrielles. Comprendre ces éléments aide à comparer les propositions de différents fournisseurs ou à évaluer une installation existante.
- Unité d'alimentation et de distribution des boues
- Chambre de séchage isolée à basse température
- Pompe à chaleur ou module d'échange de chaleur résiduelle
- Système de circulation d'air et de déshumidification
- Conduite de collecte et d'évacuation des condensats
- Panneau de contrôle et de surveillance automatisé
- Unité d'évacuation et de convoyage de boues sèches
- Module de traitement de l’air évacué et des odeurs
Applications industrielles du séchage des boues à basse température
Un système de séchage des boues industrielles construit sur les principes de basse température est utilisé dans un large éventail de secteurs, car le profil de chaleur douce convient dans de nombreux cas mieux aux boues de composition variable que les voies à haute température. Le tableau ci-dessous présente les sources de boues courantes et ce qui est le plus important pour chacune pendant le séchage.
| Secteur industriel | Source de boues | Considération de séchage |
|---|---|---|
| Eaux usées municipales | Boues de traitement primaire et secondaire | Besoins en volume élevé et en débit constant |
| Impression et teinture | Boues d’épuration colorantes | Composés colorés, importance du contrôle des odeurs |
| Fabrication du papier | Boues d'usines de pâtes et papiers | Teneur fibreuse, solides initiaux variables |
| Galvanoplastie | Boues de traitement contenant des métaux | Manipulation soigneuse avant d’autres étapes de réutilisation |
| Industrie chimique | Boues d’épuration | Composition variable, besoins de séchage par lots |
| Traitement du cuir | Boues de tannerie | Gestion des odeurs, charge organique |
| Produits pharmaceutiques | Boues biologiques et de transformation | Contrôle constant des basses températures |
Comment sélectionner un fabricant fiable d’équipement de séchage des boues
Comparer les propositions de plusieurs fabricant de séchoir à boues Cela en vaut la peine, car le bon ajustement dépend autant des propriétés des boues sur le site spécifique que de l'équipement lui-même. Quelques points pratiques tendent à distinguer une proposition bien adaptée d’une proposition générique.
- Expérience en ingénierie dans les types de boues municipales et industrielles
- Possibilité de dimensionner un séchoir de boues à basse température en fonction de l'humidité et de la composition réelles des boues d'alimentation
- Disponibilité d'une gamme complète d'équipements, depuis les machines de déshydratation jusqu'aux systèmes complets de traitement des eaux usées
- Installations de référence dans de nombreux secteurs industriels et non dans un seul secteur
- Un support technique clair depuis la consultation jusqu'à la conception, la construction et l'exploitation
- Communication transparente sur les besoins de maintenance et la disponibilité des pièces de rechange

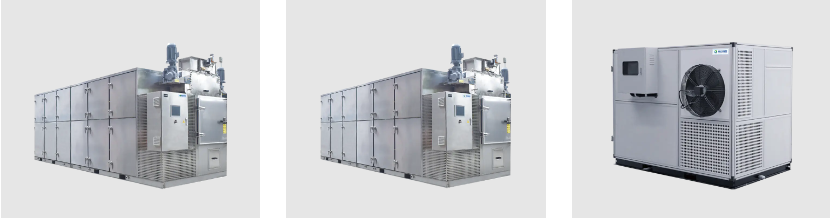

Gamme de produits et options de configuration personnalisée
Étant donné que la composition des boues et les conditions du site varient considérablement, une seule conception fixe convient rarement à chaque projet. Plusieurs configurations sont couramment disponibles dans la catégorie des systèmes de séchage des boues à basse température, chacune adaptée à une configuration ou à une situation de source de chaleur différente.
Machine de séchage de boues à bande basse température
Cette configuration utilise une conception de transport à bande continue adaptée à un débit constant et continu, ce qui en fait un choix pratique pour les usines municipales et les sites industriels qui génèrent quotidiennement des boues.
Machine de séchage de boues pour la chaleur résiduelle à basse température
Cette configuration est conçue pour tirer parti de la chaleur résiduelle déjà disponible à partir d'autres processus de l'usine comme apport d'énergie primaire, ce qui peut réduire la charge de chauffage supplémentaire qu'un site doit fournir en plus des opérations existantes.
Machine de séchage de chambre cryogénique de boues
Cette configuration basée sur une chambre convient au traitement par lots ou aux sites avec une empreinte disponible plus petite, offrant une flexibilité là où les dispositions de type bande continue ne sont pas pratiques.
Pour les projets présentant des caractéristiques de boues inhabituelles, des contraintes d'espace ou des exigences d'intégration, un Système de séchage des boues OEM arrangement ou travailler avec un fournisseur de séchoir à boues personnalisé permet d'ajuster la taille de la chambre, la capacité de traitement de l'air et la disposition des commandes en fonction des conditions réelles du site plutôt que de forcer une unité standard à utiliser une application incompatible.
Pratiques de maintenance pour un fonctionnement fiable à long terme
La maintenance de routine permet à un système de séchage des boues à basse température de fonctionner à son efficacité prévue et permet d'éviter les temps d'arrêt imprévus. Les points ci-dessous couvrent les domaines qui nécessitent généralement l’attention la plus régulière.
- Inspection de routine des courroies et des convoyeurs pour déceler usure ou mauvais alignement
- Évacuation régulière des condensats et nettoyage du filtre
- Vérification de la surface de l'échangeur de chaleur pour éviter l'accumulation de tartre
- Vérifications de l'étalonnage des capteurs et des commandes
- Nettoyage programmé des conduits d’air et des chemins d’évacuation
- Lubrification des pièces mécaniques mobiles selon le manuel de l'équipement
À propos de la technologie environnementale de Qingben
Qingben Environmental Technology (Jiangsu) Co., Ltd. est une entreprise professionnelle axée sur la fabrication et l'entretien d'équipements de traitement des boues et des eaux usées. Le travail se concentre sur la recherche et le développement dans le domaine du traitement des boues et des eaux usées, avec une gamme de produits qui comprend des décanteurs de déshydratation des boues, des équipements de séchage des boues, des ensembles complets d'équipements de traitement des eaux usées, des équipements de séchage des sédiments fluviaux et lacustres et des services techniques associés.
En tant que fabricant de séchoir de boues à basse température et usine d'équipement de séchage de boues basé en Chine, un support technique complet est fourni depuis la consultation et la conception du projet jusqu'à la construction, l'exploitation et la maintenance, visant à soutenir la mise en œuvre réussie et le fonctionnement régulier des projets de traitement des eaux usées et de traitement des boues. Notre équipement de séchage de boues à basse température peut sécher directement les eaux usées ou les boues avec une teneur en eau d'environ 83 pour cent jusqu'à 10 à 30 pour cent d'humidité des boues sèches, avec une réduction pouvant atteindre 90 pour cent et une stérilisation efficace jusqu'à 90 pour cent, tout en maintenant une faible consommation d'énergie et en évitant la pollution secondaire. Cela le rend adapté à la fois aux boues municipales et à un large éventail de flux de boues industrielles, notamment les applications d'impression et de teinture, de fabrication du papier, de galvanoplastie, d'industrie chimique, de cuir et de produits pharmaceutiques.
Foire aux questions
| T1. Qu'est-ce qu'un système de séchage des boues à basse température Il s'agit d'un équipement de séchage qui réduit l'humidité des boues grâce à un échange thermique contrôlé à basse température, généralement compris entre 60 et 100 degrés Celsius, au lieu d'un traitement thermique à haute température. | Q2. Comment fonctionne un séchoir à boues basse température Les boues sont acheminées sur une surface de transport à l'intérieur d'une chambre fermée où l'air chaud et sec circule en continu, l'humidité est condensée hors du flux d'air et l'air est réchauffé et recirculé. |
| Q3. Quelle température est utilisée pour le séchage des boues Les systèmes à basse température fonctionnent généralement entre 60 et 100 degrés Celsius, tandis que les séchoirs thermiques conventionnels peuvent fonctionner bien au-dessus de 150 degrés Celsius. | Q4. Quelle est la teneur en humidité finale après séchage des boues En fonction des boues entrantes et de la configuration du système, la teneur en humidité finale se situe généralement entre 10 et 30 pour cent. |
| Q5. Le séchage des boues à basse température est-il économe en énergie Étant donné que le processus fonctionne à une température plus basse et récupère souvent la chaleur du flux d’air, la consommation d’énergie par tonne de boues traitées est généralement inférieure à celle du séchage thermique à haute température. | Q6. Les pompes à chaleur peuvent-elles être utilisées pour le séchage des boues ? Oui, un séchoir de boues à pompe à chaleur utilise un cycle de réfrigération pour extraire et réutiliser la chaleur dans une boucle d'air fermée, ce qui constitue une approche courante et soucieuse d'énergie pour le séchage à basse température. |
| Q7. Quelle est la meilleure technologie de séchage des boues Il n'existe pas de technologie unique adaptée à chaque projet ; le bon choix dépend des caractéristiques des boues, des besoins en matière de débit, de l'espace disponible et des considérations énergétiques du site lui-même. | Q8. Quels sont les avantages du séchage à basse température Les avantages comprennent généralement une demande énergétique moindre, une réduction des risques d'incendie et d'oxydation, un meilleur contrôle des odeurs et des résultats séchés adaptés au compostage, au co-mélange ou à l'utilisation comme matière première pour les matériaux de construction. |
